Test płyty głównej ASRock B650E Steel Legend WiFi

ASRock B650E Steel Legend WiFi to bardziej przystępna cenowo płyta B650E, niż testowany przez nas wcześniej model ASRock B650E Taichi. Czy również okaże się ona warta naszej rekomendacji?
test ASRock B650E Steel Legend WiFi, recenzja ASRock B650E Steel Legend WiFi, opinia ASRock B650E Steel Legend WiFi
test ASRock B650E Steel Legend WiFi, recenzja ASRock B650E Steel Legend WiFi, opinia ASRock B650E Steel Legend WiFi

Akcesoria ASRock B650E Steel Legend WiFi

Producent do płyty dołącza instrukcję, antenę Wi-Fi, dwa kable SATA, śrubki M.2, opaski zaciskowe i holder. Antena jest na kablu, więc możecie wybrać dla niej wygodne miejsce. Holder pomoże w utrzymaniu karty graficznej w poziomie i jest to dodatek, którego nie znajdziemy w droższych modelach. Poza tym akcesoria są całkowicie standardowe.

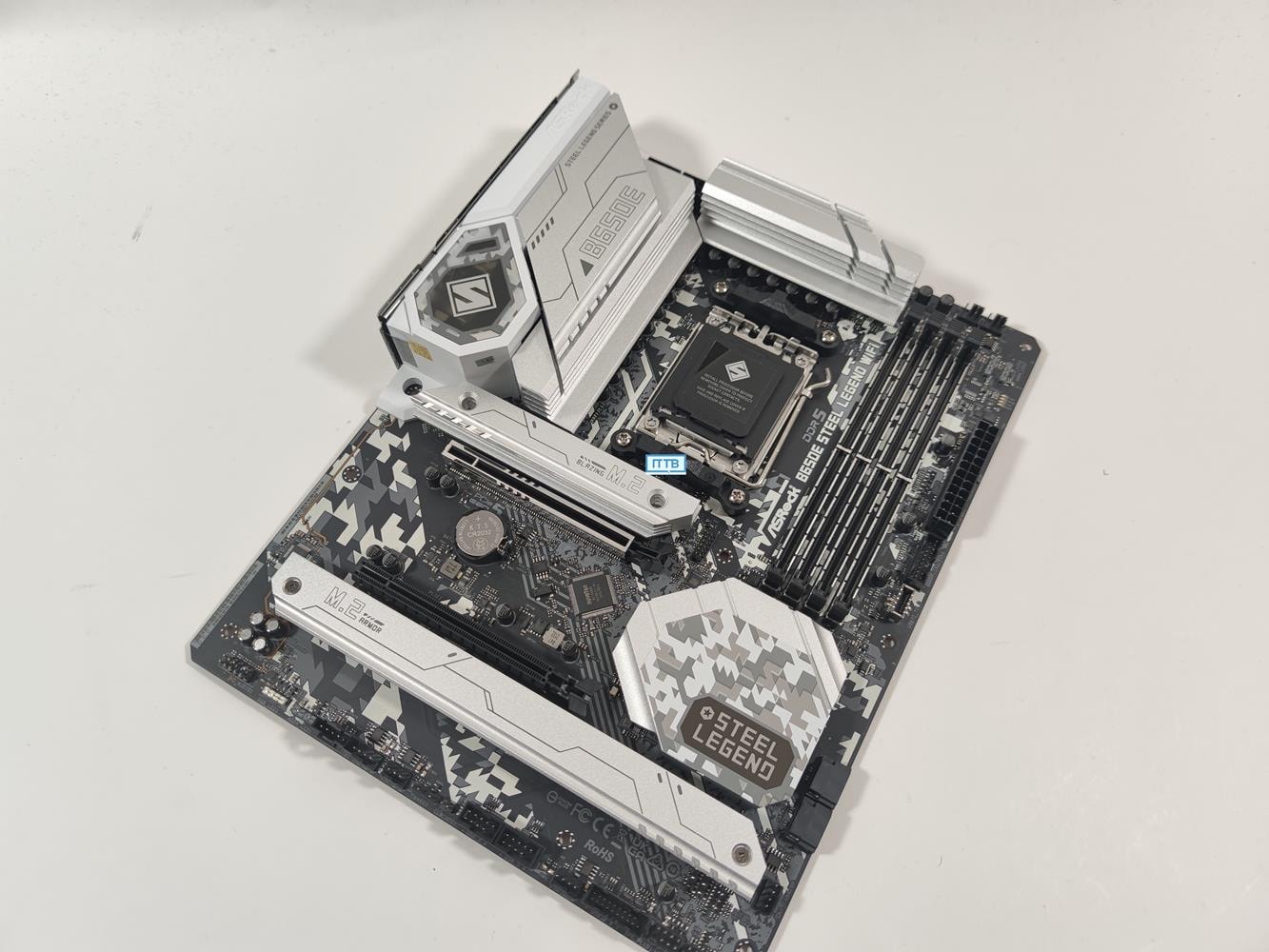

Budowa i specyfikacja ASRock B650E Steel Legend WiFi

Płyta wygląda jak inne modele z serii Steel Legend. Mamy więc podświetlenie zaślepki I/O, chipsetu i biało-czarny design całości. Wygląda to dobrze i nie ma na co tutaj narzekać. Jeśli budujecie PC w podobnej kolorystyce to raczej powinno Wam się to spodobać. Płyta ma też format ATX (305 x 244 mm) więc spokojnie wejdzie do każdej obudowy.

Płyta obsługuje procesory przeznaczone na podstawkę AM5. Sekcja zasilania m 16 (VCORE, 60 A) + 2 (SOC, 60 A) 1 + (VDD_MISC, 60 A) fazy zasilania SPS. Zasilanie odbywa się z dwóch złączy 8-pin. Za chłodzenie odpowiadają tylko dwa radiatory – nie ma tutaj wentylatora ani ciepłowodu. Ciekawe, jak wypadnie to w testach temperatur.

Czytaj też: Test płyty głównej ASRock B650E Taichi

Płyta oczywiście wspiera pamięci DDR5. Możemy tutaj zamontować konstrukcje o taktowaniu 6600+ oraz pojemności do 128 GB. Jest wsparcie dla profilów EXPO i XMP, więc łatwo możecie kości ustawić. Producent wzmocnił też same sloty, przez co zapewnione jest stabilniejsze przesyłanie sygnałów czy lepsza wytrzymałość.

Złącza PCI na karty rozszerzeń są dwa. Górne jest wzmacniane, choć nie ma ono mechanizmu ułatwiającego zwalnianie blokady. Działa ono jako PCI-E 5.0 x16. Dolne złącze to już tylko PCI-E 3.0 x16 działające jako x4. Przydało by się drugie szybsze złącze, ale w tańszych konstrukcjach nie ma też zbytnio co na nie liczyć.

ASRock B650E Steel Legend WiFi ma miejsce na trzy dyski M.2. Górny slot ma większy radiator i obsługuje konstrukcje do 2260/2280 PCI-E Gen5x4. Pozostałe dwa sloty również mają radiatory i mamy tutaj miejsce na dyski PCI-E Gen4x4 2242/2260/2280 oraz 2230/2242/2260/2280. Płyta ma również dwa złącza SATA i tylko dwa. Tutaj może to być przeszkodą jeśli chcecie podłączyć większa ilość dysków.

Karty sieciowe są dwie. LAN to Dragon RTL8125BG 2,5 Gb/s, a Wi-Fi 6E to RZ608. Łączność z siecią bez wątpienia powinna być świetna. Układ dźwiękowy to za to Realtek ALC897, czyli tutaj nie ma co liczyć na zbyt dobrą jakość.

Dostępne złącza wewnętrzne to:

  • 1x CPU Fan,
  • 1x CPU/WP Fan,
  • 4x Chassis/WP Fan,
  • 1x SPI TPM,
  • złącza do przedniego panelu obudowy,
  • 1x RGB,
  • 3x ARGB,
  • 1x audio,
  • 1x Thunderbolt AIC,
  • 2x USB 2.0,
  • 2x USB 3.2 Gen1,
  • 1x USB-C Gen2x2.

Tutaj generalnie nie mam się do czego przyczepić. Mogło by być jedno więcej złącze na wentylator po prawej stronie pośrodku, ale taka ilość również powinna wystarczyć. Plusem jest sporo USB czy na podświetlenie. Rozmieszczenie wszystkich jest dobre. Płyta nie ma przycisków, ani wyświetlacza kodów POST – są diody diagnostyczne.

Złącza na tylnym panelu ASRock B650E Steel Legend WiFi

test ASRock B650E Steel Legend WiFi, recenzja ASRock B650E Steel Legend WiFi, opinia ASRock B650E Steel Legend WiFi

Na tylnym panelu mamy do dyspozycji:

  • 2x złącza na antenę Wi-Fi,
  • 1x HDMI,
  • 1x DisplayPort 1.4,
  • Optical SPDIF,
  • 1x USB 3.2 Gen2,
  • 1x USB-C 3.2 Gen2,
  • 4x USB 3.2 Gen1,
  • 2x USB 2.0,
  • 1x RJ-45,
  • 2x audio.

Brakuje mi tutaj na pewno pełnej konfiguracji złączy audio czy większej ilości szybszy USB. Szkoda, że jest tylko jedno USB-A 3.2 Gen2 i dwa USB 2.0 – tutaj mogło by być trochę lepiej. Są za to dwa wyjścia obrazu i przycisk do flashowania BIOSu. Sama zaślepka jest też zintegrowana z płytą główną co ułatwia montaż całości.

Platforma testowa
Procesor
AMD Ryzen 9 7950X
Chłodzenie
be quiet! Silent Loop 2 360
Pasta
Noctua NT-H1
Karta graficzna
Gigabyte GeForce RTX 3080 Ti Vision OC
Pamięć RAM
G.Skill Trident Z5 Neo RGB 2x 16 GB 6000 MHz CL30
Dysk
Samsung 970 Evo NVMe M.2 1TB
Dysk
Adata SE800 1TB
Dysk
Adata SU650 120 GB
Zasilacz
be quiet! Dark Power Pro P11 1200W
Monitor
AOC G2868PQU

BIOS ASRock B650E Steel Legend WiFi

BIOS ponownie niestety nie ma trybu Ez, gdzie można by łatwo ustawić profil EXPO/XMP pamięci. Jeśli jednak to Wam nie przeszkadza, to nie ma na co narzekać. Można łatwo podkręcić procesor, zmienić krzywe wentylatorów czy zapisać swoje ustawienia. Większość opcji jest też dobrze poukładanych. Sam BIOS przypomina zresztą ten obecny w poprzednim modelu.

Testy ASRock B650E Steel Legend WiFi

Testy wykonałem po włączeniu profilu EXPO pamięci. Pozostałe opcje pozostawiłem domyślne. Porty USB testowałem na dysku Adata SE800 1 TB, SATA na Adata SU650 120 GB, a M.2 na Samsung 970 Evo NVMe M.2 1TB.

Wyniki testów wydajności są dobre. Płyta zapewnia odpowiednią wydajność wszystkich podłączonych części i nie ma tutaj mowy o żadnym ograniczaniu. Czy w grach czy w programach możecie więc liczyć na fajną prace kompuetra. Dysk pod największym radiatorem nagrzewał się do 51/66 °C (dysk ma dwa czujniki). Jest to dobry wynik i większy radiator zapewnia niższe temperatury.

Temperatury sekcji zasilania

Do wykonania zdjęć wykorzystałem smartfon CAT S61. Obciążeniem był wielowątkowy test Cinebench R23 działający przez 10 minut. Pomiary przeprowadziłem przed OC oraz po OC procesora do 5,3 GHz na wszystkich rdzeniach.

Czujnik na płycie pokazywał maksymalnie 67°C i 69°C. Wyniki są więc dobre i nie ma mowy o żadnych obawach o przegrzewanie się sekcji nawet po OC. Temperatury nie są może tak niskie jak w poprzednim modelu, ale są całkowicie ok i spokojnie możecie łączyć konstrukcję nawet z Ryzenem 9 7950X.

Czytaj też: Test ZOTAC GeForce RTX 4070 Ti AMP Extreme AIRO

Test ASRock B650E Steel Legend WiFi – podsumowanie

ASRock B650E Steel Legend WiFi to płyta kosztująca ok. 1360 zł. W tej cenie otrzymujecie dobre wykonanie, spora liczbę złączy wewnętrznych, Wi-Fi, trzy miejsca na dyski M.2 czy wzmacniane złącze PCI-E Gen5x16. Konstrukcja ma też szybki LAN czy naprawdę dobrze wypadła w testach. Tutaj w szczególności sekcja zasilania nie osiąga bardzo wysokich temepratur nawet po OC procesora. Całość więc poradzi sobie nawet z najwydajniejszym procesorem po podkręceniu.

Z minusów musze wymienić tylko dwa złącza SATA, brak mechanizmu ułatwiającego zwolnienie blokady, brak trybu Ez w BIOS czy tylko jedno złącze USB-A 3.2 Gen2. Brakuje mi też lepszego układu dźwiękowego czy pełnej konfiguracji złączy audio z tyłu. W swojej cenie płyta wypada jednak bardzo fajnie i zdecydowanie warto ją rozważyć podczas zakupów.
